Elektromagnetske spojke i kočnice |

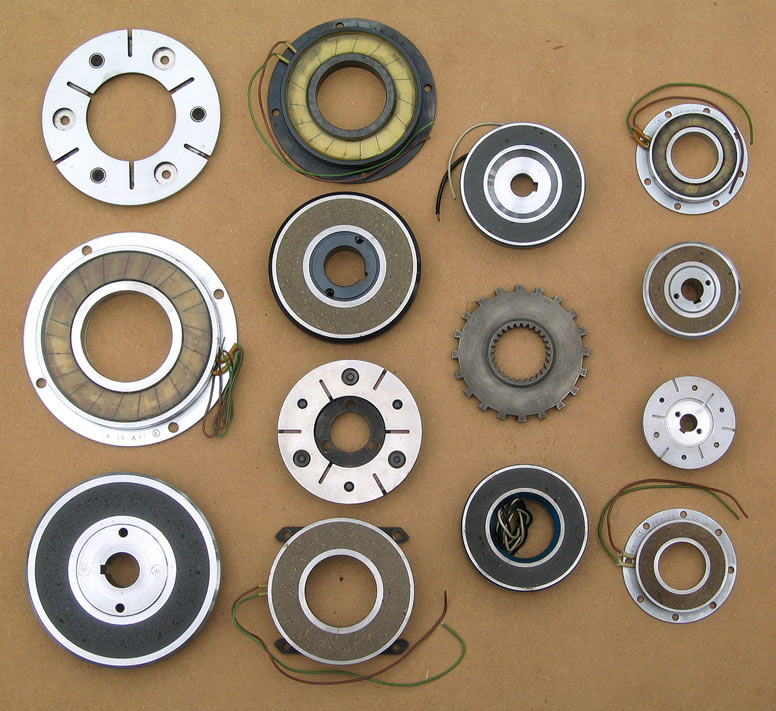

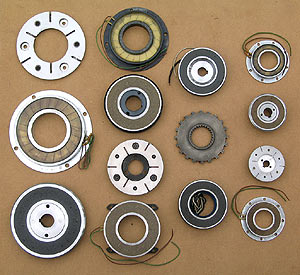

ELEKTROMAGNETSKE SPOJKE služe za spajanje pogonskog i gonjenog vretena u točno određenom trenutku. Električnom pobudom namotaja iniciramo magnetski tok koji stvara silu potrebnu za privlačenje mirujuće kotve i rotirajućeg vijenca. U trenutku spajanja dolazi do kratkog proklizavanja, a time i mekanog upuštanja u rad.
ELEKTROMAGNETSKE KOČNICE služe za višestruko skraćivanje vremena zaustavljanja rotirajućih masa te njihovog zadržavanja u tom položaju.
Okretni moment prenošenja i kočenja proporcionalan je koeficijentu trenja, privlačnoj sili i polumjeru tj: M = m × N × dsr/2
U svrhu povećanja učinkovitosti, tarne površine oblažemo bezazbestnom, nearmiranom frikcionom oblogom s koeficijentom trenja m = 0,43.
KOMBINACIJOM ELEKTROMAGNETSKE SPOJKE I KOČNICE postižemo kontroliran rad izvršnog elementa stroja, a upravljanje se vrši električnim putem. Realno je moguće postići do 200 ciklusa u minuti.
Elektromagnetske spojke i kočnice primjenjujemo kod raznih taktnih i isprekidanih pogona (doziranje, vaganje, transport...), u mjenjačima, reduktorima, elektromotorima i sl.
Kod nas je moguće naručiti izradu svih vrsta spojki i kočnica prema specifikacijama vodećih tvrtki kao: KEB, LENZE, WARNER ELECTRIC, POWER DRIVE, BARUFFALDI FRIZIONI, kao i prema dostavljenom uzorku ili specijalnim zahtjevima.

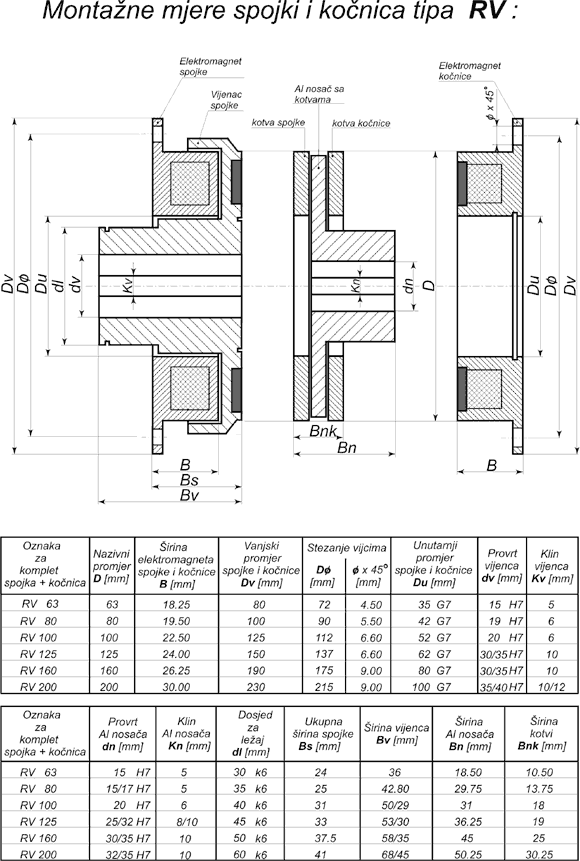

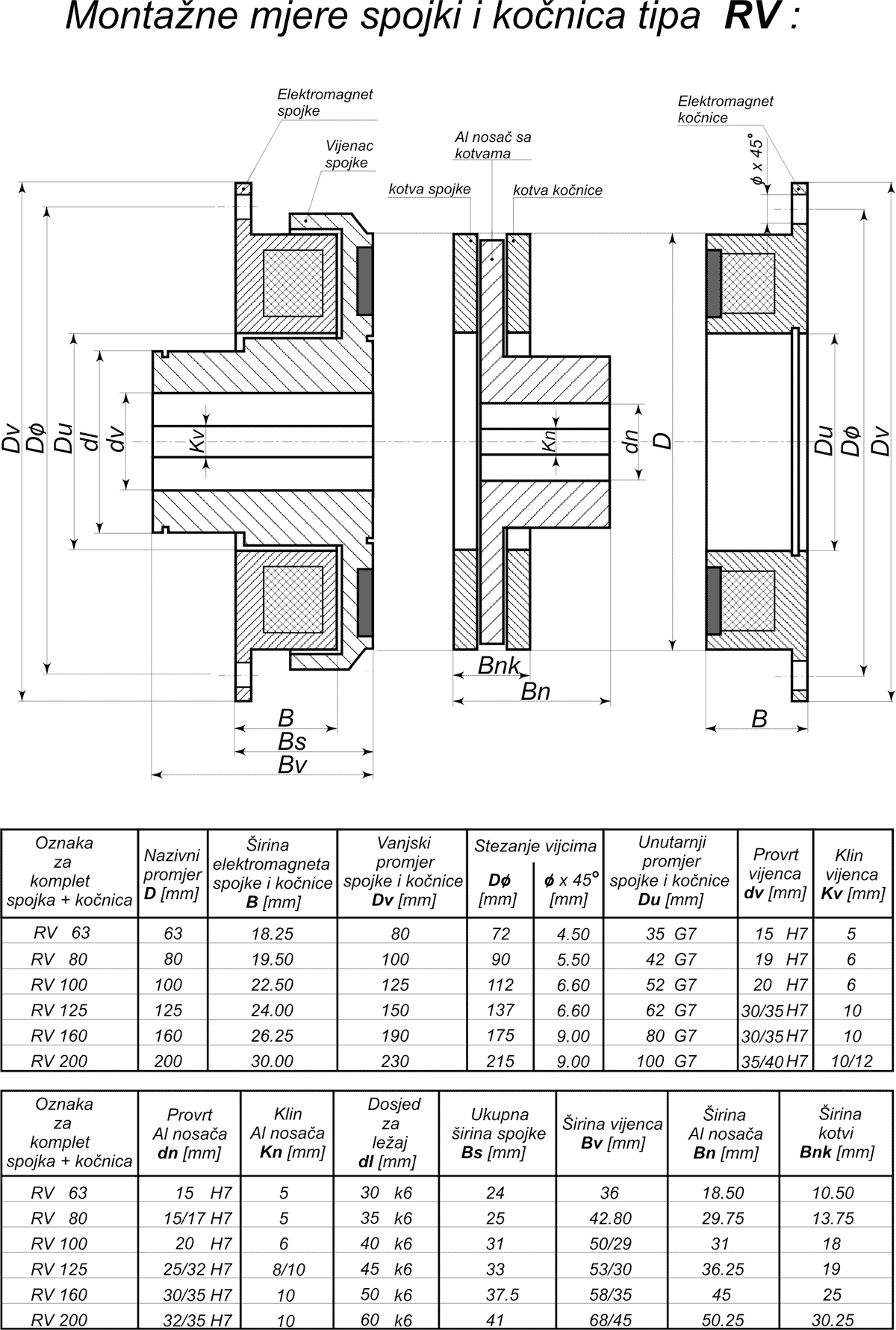

U standardnom proizvodnom programu imamo sljedeće tipove:
Oznaka
za
spojke
|
max.
moment spajanja
[ Nm ]
|
Priključna
snaga spojke
[ W ]
|
RVS 63
|
5,5
|
11
|
RVS 80
|
11,2/12
|
20/27
|
RVS 100
|
17,5
|
20
|
RVS 125
|
27/32
|
28/35
|
RVS 160
|
69
|
50
|
RVS 200
|
340
|
60
|
|
Oznaka
za
spojke
|
max.
moment spajanja
[ Nm ]
|
Priključna
snaga spojke
[ W ]
|
RVK 63
|
5,5
|
11
|
RVK 80
|
10,7
|
16
|
RVK 100
|
15,8
|
20
|
RVK 125
|
25/27
|
25/28
|
RVK 160
|
57
|
40
|
RVK 200
|
290
|
47
|
|
Ove spojke i kočnice izrađujemo za priključni napon 24V DC, u klasi izolacije B (max. 130°C ). Kotve elektromagneta izrađene su od čelika posebnih magnetsko-fizikalnih svojstava, a brzine trošenja tarnih površina međusobno su usklađene. Eksploatacioni vijek za prvu ugradnju iznosi približno 2500 sati.

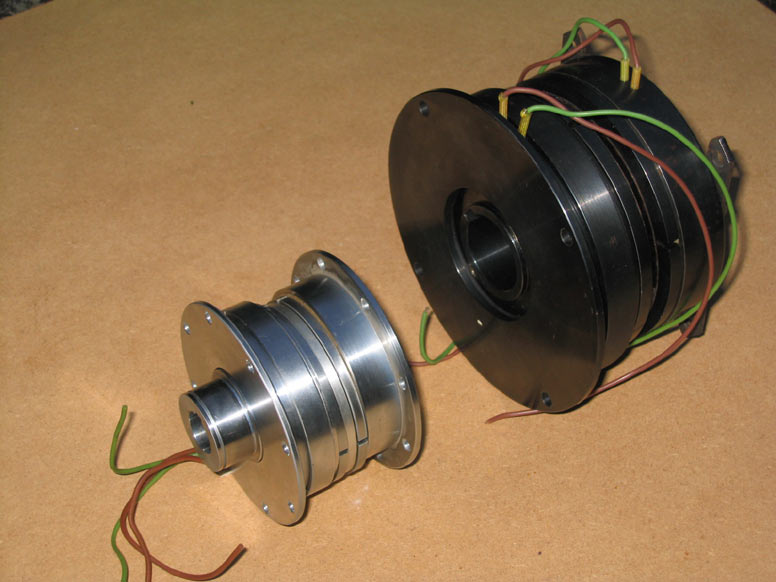

Kao poseban tip izdvajamo SPOJKU-KOČNICU SF 5.00 namijenjenu za ugradnju na strojeve za pakiranje praškastih materijala kao HAMAC HANSELLA, HOELLER, BOSCH.
Za iste strojeve u poglavlju PUŽNICE također nudimo i komplet za doziranje.

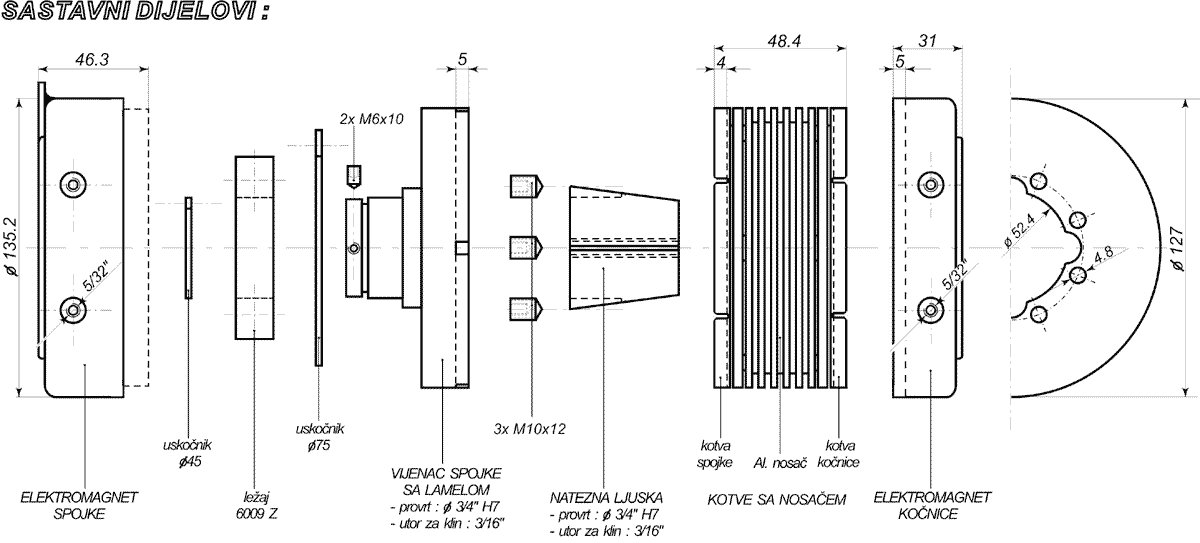

ELEKTROMAGNETSKA SPOJKA-KOČNICA
tip SF 5.00
MONTAŽA SPOJKE KOČNICE:
Elektromagnet spojke sa vijencem spaja se prelaznim dosjedom na pogonsku osovinu i osigurava od aksijalnog pomicanja osovinskim vijcima M6x10.
Kotve sa nosačem učvršćuju se na gonjenu osovinu pomoću natezne ljuske s dva nasuprotna vijka M10x12
Demontaža se vrši otpuštanjem te stezanjem središnjeg vijka.
Elektromagnet kočnice prićvršćuje se vijcima 5/32" za kućište stroja.
Montažni zazor između lamela i kotvi treba biti od 0.3mm do 0.4mm.
Maksimalni zazor ne smije biti veći od 1.0 mm.
NAPOMENA
Prilikom narudžbe obvezno navesti :
- stvarni promjer pogonske i gonjene osovine ili željene provrte u mm (npr. vijenac el. mag. o 19.05mm )
- širinu utora za klin na vijencu el. mag.
- širinu utora za klin na nateznoj ljusci
- veličinu navoja na priključnim stezaljkama el. mag. (5/32" ili M4 )
- promjer provrta na kućištu el. mag. kočnice
- posebni zahtjevi
ELKTROMEHANIČKE KARAKTERISTIKE :
- priključni napon : 24V DC, 90V DC, 110V DC
- klasa izolacije : B ( max. 130°C )
- max. prijenosni moment spojke : 38 Nm
- max. moment kočenja : 34 Nm
- ukupni zag. moment : GD2 = 0.31 Nm2
Ovaj tip spojki-kočnica ugrađuje
se na punilice HAMAC HANSELLA
za punjenja od 100g i 200g.
OSTALI PODACI:
Kotve elektromagneta izrađene su od čelika posebnih
magnetsko-fizikalnih svojstava, a njihova debljina
iznosi 5mm od čega je za trošenje predviđeno 4mm.
Debljina nearmirane obloge iznosi minimalno 5mm od
čega je za trošenje predviđeno 4mm.
Brzine trošenja lamela i kotvi su međusobno usklađene,
a eksploatacioni vijek spojke kočnice za prvu ugradnju
iznosi približno 2500 sati rada.
|
|
|
